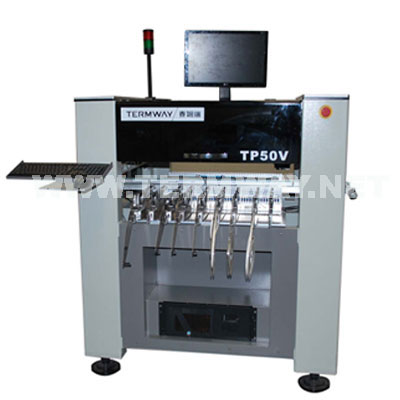

【生产厂家】：泰姆瑞【商品规格】：TP50V-II

　　【商品简介】：

　　TP系列贴片机是一款全自动视觉贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上性价比高的全自动贴片设备。本产品适合大部份SMD片状元件0402, SOIC, PLCC及QFP IC;配置视觉对中系统，满足高精密度0.5mm脚距之QFP IC或BGA等芯片的贴装.除标准的圆形基准点外，不丝印焊锡膏的方形的PCB焊盘和环型穿孔焊盘，也可作为基准点来识。

　　【备　　注】：

　　特点：

　　1.整机采用进口精密方形导轨，有效提高贴片精度。

　　2.整机采用独特的光学棱镜配合高清晰工业相机，完成高精密元器件的视觉对位贴装。

　　3.配置视觉系统的贴片机，可以自动识别MARK点，有效提高贴片机生产效率和贴片精度。

　　4.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。

　　5.标配自动吸嘴更换系统。

　　6.高性价比全自动贴片机，适合中规模生产及个人使用。

　　7.标准配置：4套视觉对位系统，5支吸嘴，一套可放置48个8MM喂料器的喂料器底盘。

　　8.整机传动采用伺服电机配合高精密滚珠丝杆实现，可以完成高精密元器件的重复贴装。

　　9.配置不同的喂料器可以满足不同大小元器件的贴装要求。

　　10.整机由专业的工业计算机配合专用软件控制，方便操作使用。

　　11.可以非常方便导入电路板CAD数据。

　　12.可以非常稳定并且方便的完成电路板拼板的编程和贴装。

　　13.可以在软件中显示拼板中所有坐标点，并对其中的坐标进行微调。来实现高精密的贴装。

　　14.可以在软件中设置各个拼板的间距，并根据间距显示所有放料坐标，可以在拼板中选择不贴的拼板。

　　15.如果电路板加工有质量问题，可以对放料位置进行整体偏移改进。

　　16.软件可以实现贴片头的自动优化功能。

　　17.软件中增加了多档变速功能，可以根据移动距离查表得到最佳速度，并进行速度设置，这样可以提高机器长期使用的稳定性。

　　18.整机具备电路板高度的自动检测功能和元器件拾取失败的报警功能。有效提高生产质量控制。

　　标配：

　　1、 工业计算机1套

　　2、 贴片头1组

　　3、 吸嘴5个

　　4、 GFTA-48喂料器平台1套

　　5、 MARK点识别相机2套

　　6、 QFP精密工业相机1套

　　7、 QFP高清晰光源系统1套

　　选配件：

　　1、8mm，12mm，16mm及24mm自动喂料器

　　2、IC盘式喂料器(GFQN)

　　3、元器件散料盘(GFSN)

　　4、吸嘴

　　5、AQ38底镜系统(可以贴装25MM-38MM QFP)
