【商品简介】： TP系列贴片机是一款全自动的台式贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上性价比高的全自动贴片设备。 本产品适合大部份SMD片状元件0603, SOIC, PLCC及QFP IC;配置视觉对中系统，满足高精密度0.65mm脚距之QFP IC或BGA等芯片的贴装.除标准的圆形基准点外，没有丝印焊锡膏的方形PCB焊盘和环型穿孔焊盘，也可作为基准点来识。

　　特点：

　　1.整机采用铸造结构。底部平台和Y轴龙门结构全部采用铸造工艺。有效保证贴片机长期使用的可靠性和稳定性。

　　2.整机采用精密导轨，有效提高贴片精度。

　　3.整机采用高清晰工业相机，完成高精密元器件的视觉对位贴装。

　　4.配置视觉系统的贴片机，可以自动识别MARK点，有效提高贴片机生产效率和贴片精度。

　　5.可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。

　　6.标配一套小型IC盘。

　　7.整机配置5支吸嘴。可由软件提示手动更换吸嘴。

　　8.高性价比全自动贴片机，适合中小规模生产、科研及个人使用。

　　可选配件：

　　1、GF款电动喂料器(CF款备选，适合低成本生产和研发使用)

　　2、吸嘴

　　【技术参数】：

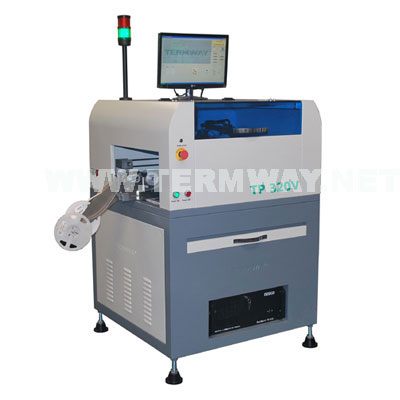

	TP320V
最大电路板面积	300×200mm
最大移动范围	410×320mm
Z轴最大移动范围	10mm
典型贴片速度	4000-4500cph
理论最大贴片速度	5000 cph
重复贴片精度	±0.06mm
对位方式	视觉对位
可以贴装元器件	0402以上阻容件和20mm以下IC
编程方式	影像学习/键盘输入
传动方式	采用工业双同步带传动
带式喂料器	可选配8mm,12mm,16mm,24mm喂料器
喂料器数量	可以放置46把8MM GF 款喂料器
IC盘数目	最多1个
操作系统	WINDOWS XP
压缩空气	80psi（0.5Mpa） ，气源需要 外接气源
电源	220v，50Hz，2kw
重量	310kg
外形体积	875*875*1150mm
