产品名称：研发打样专用多功能贴片机-T2

产品分类：视觉贴片机

产品介绍：　　T2 简介：　　T2散料专用全自动贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上性价比高的散料自动贴片设备。....查看详情>>

联系电话：400-688-1964

产品详细

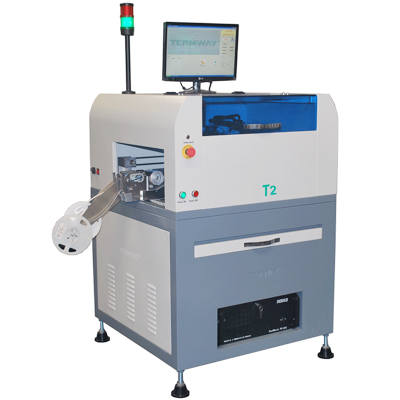

　　T2 简介：

　　T2散料专用全自动贴片机，它通过真空吸嘴可以贴装各种元件，是目前市场上性价比高的散料自动贴片设备。中小型企业、研发中心、军工企业、研究院所贴片机的智选。可靠贴装0402，配置视觉对中系统，满足高精密度0.65mm脚距之QFP IC或BGA等芯片的贴装．除标准的圆形基准点外，没有丝印焊锡膏的方形PCB焊盘和环型穿孔焊盘，也可作为基准点来识。

　　T2 独具特色：

　　1、一款可以自动贴装散装元器件的自动贴片机。

　　2、最多可满足60种散料的贴装。

　　3、可以贴装IC的最大面积：20*20mm。

　　4、整机采用天然花岗岩一体化设计制造的超高精密运动平台技术，有效保证贴片机长期使用的可靠性和稳定性。

　　5、整机采用精密导轨，有效提高贴片精度。

　　6、整机采用高清晰工业相机，完成高精密元器件的视觉对位贴装。

　　7、配置视觉系统的贴片机，可以自动识别MARK点，有效提高贴片机散料的贴片精度。

　　8、可自动视觉编程，不用手动输入元件坐标。编程简单,方便入门者便捷实用。同时可以万能导入电路板数据，方便小批量多品种产品的生产模式。

　　9、整机配置5支吸嘴。可由软件提示手动更换吸嘴。

　　10、电路板定位装置，方便各种电路的贴装。

　　11、高性价比散料全自动贴片机，适合新产品打样生产、科研及个人使用。

　　选配件：

　　1、散料盘式供料系统

　　2、吸嘴(5 种吸嘴，可以接受异形件的吸嘴定制)

　　技术参数

型号	T2
最大电路板面积	350×210mm
最大移动范围	410×320mm
Z轴最大移动范围	10mm
典型贴片速度	1500cph左右
重复贴片精度	±0.06mm
对位方式	视觉对位
可以贴装元器件	0402以上阻容件和20mm以下IC
编程方式	自动数据导入/影像学习/键盘输入
传动方式	采用工业双同步带传动
带式喂料器	可选配8mm,12mm,16mm,24mm电动喂料器
喂料器数量	可以放置46把8MM GF 款喂料器
IC盘数目	最多1个，此时只能放置24把8MM GF 款喂料器
散料盘数量	可以放置两组共60个散料机构（不放其它供料装置），选配多个散料盘可以扩展到无限多种料。
操作系统	WINDOWS XP
压缩空气	80psi（0.5Mpa），气源需要外接气源
电源	220v，50Hz，2kw
重量	360kg
外形体积	8759251165mm

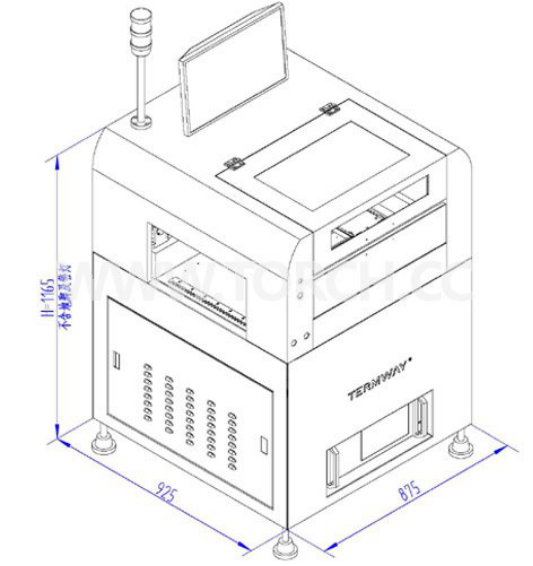

外形尺寸：
